Getting Started - Verilog 개발툴 Modelsim 설치
ModelSim은 VHDL, Verilog 및 SystemC 와 같은 하드웨어 설명 언어의 HDL시뮬레이션 개발 환경 툴이다.
ModelSim은 독립적으로 사용하거나 Intel Quartus Prime, Xilinx ISE, Xilinx Vivado와 함께 사용할 수 있다
시작 목표Verilog 언어를 작성하기 위한 개발툴 설치 및 간단한 모듈 설계
다운로드 링크 : https://www.mentor.com/company/higher_ed/modelsim-student-edition

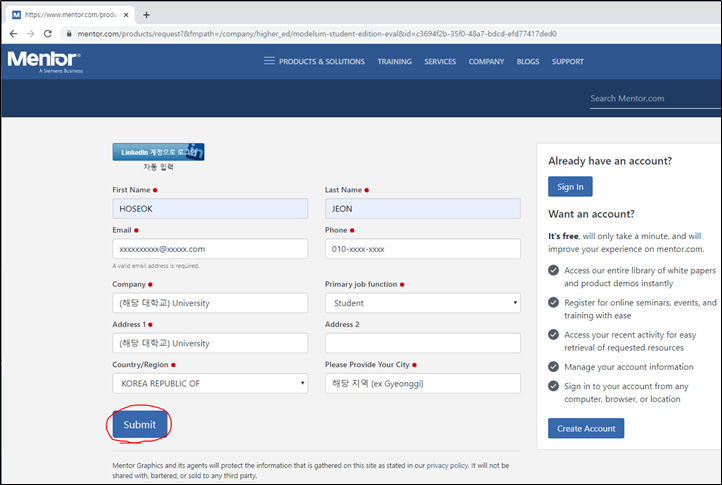

학생버전 모델심을 다운로드를 위한 정보 기입
스크롤을 맨 아래까지 내린다.
라이센스 약관 동의

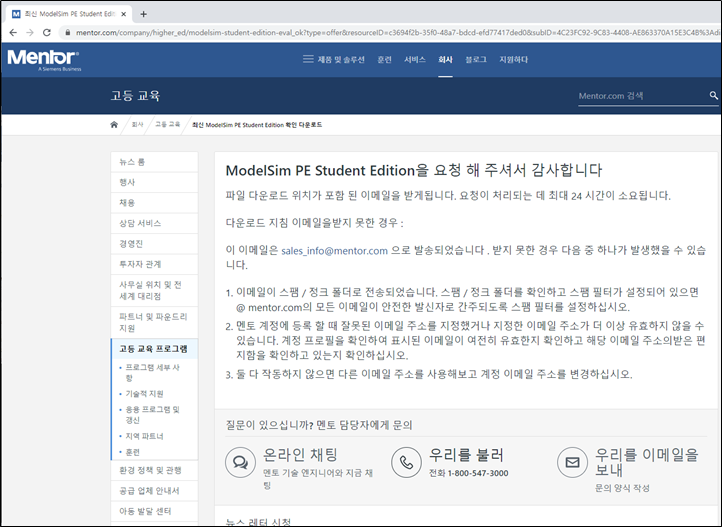

입력한 이메일로 최대 24시간 내에 설치 링크가 전송된다.
이메일을 열어 설치링크를 클릭하면 다운로드가 된다.
위와 같은 아이콘이 설치가 되며 다운로드를 진행
바탕화면에 바로가기를 만드는 여부를 자유롭게 선택
빠른 시뮬레이션 실행을 위해, ModelSim의 경로를 환경변수에 추가
설치 완료 후 Finish를 누르면 학생버전 라이센스를 받는 창이 출력
※※ 라이센스입력 인터넷 창 종료하지말것 -> 바로 작성 ※※
(종료하면 처음부터 다시 설치하여 라이센스 출력창을 띄워야함)
학생버전 라이센스를 받기 위한 정보 입력 (영어로 기입)
우편 번호 검색 : https://www.epost.go.kr/search/zipcode/search6.jsp
라이센스 신청
라이센스 요청 완료
입력한 이메일로 최대 24시간 내에 라이센스가 전송된다.
이메일을 받지 못한 경우 - 설치를 처음부터 다시 실행하여 새 라이센스 파일을 요청 (가이드라인)
위 설치 과정을 거치지 않고 링크에 접속했을 때 라이센스가 요청이 되는지 확인은 못하였다.
라이센스 요청 링크 : http://portal.mentor.com/d/license_request.asp (미확인)
요청 후 하루가 지나도 메일이 오지않아 한번 더 요청을 하였더니 바로 메일이 도착 (재설치함)

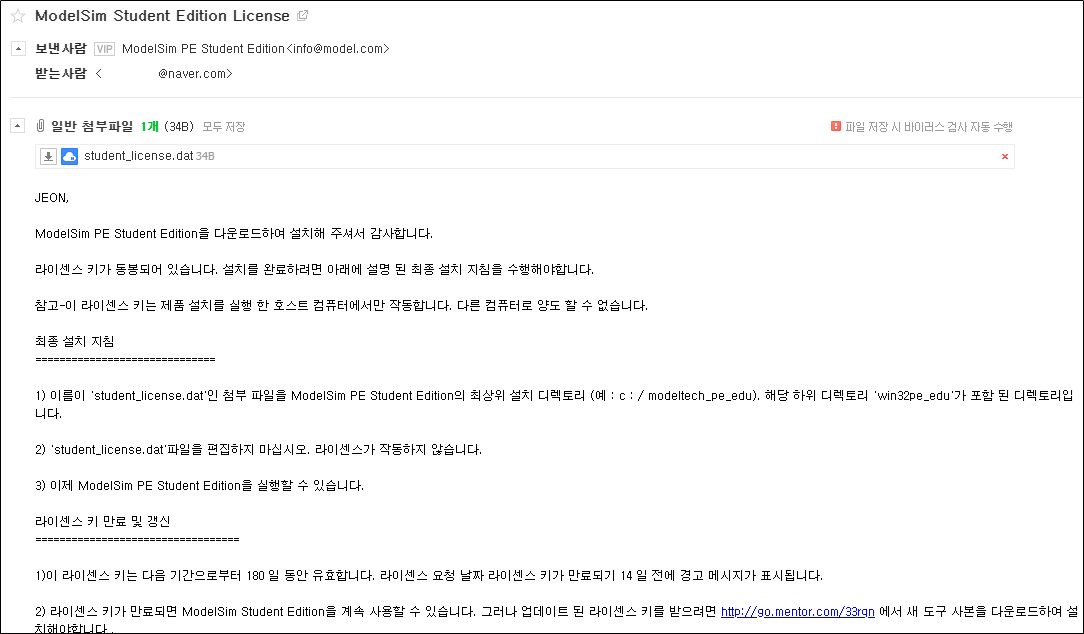

라이센스 이메일은 스팸 또는 정크 메일 폴더에있을 수 있음
첨부파일을 다운로드
라이센스의 파일 경로 : C:\Modeltech_pe_edu_10.4a
Modeltech_pe_edu_10.4a 폴더에 라이센스 파일을 이동
라이센스 파일은 다른 컴퓨터에서 사용 못한다는 가이드라인이 있음
학생 라이센스를 등록완료
모델심 사용가능
모델심 홈페이지 : https://www.mentor.com/company/higher_ed/modelsim-student-edition
설치에 관한 정보
라이센스 파일은 소프트웨어가 설치된 컴퓨터에 소프트웨어를 현재 설치 한 경우에만 유효
컴퓨터에 소프트웨어를 다시 설치해야하는 경우 최신 릴리스 및 해당 라이센스 파일을 다운로드하는 것이 좋음
어떤 이유로 든 새 라이센스 파일이 필요한 경우 전체 다운로드, 설치 및 라이센스 요청 프로세스를 거쳐야함
1)이 라이센스 키는 다음 기간으로부터 180 일 동안 유효
라이센스 요청 날짜 라이센스 키가 만료되기 14 일 전에 경고 메시지 표시
2) 라이센스 키가 만료되면 ModelSim Student Edition을 계속 사용가능
그러나 업데이트 된 라이센스 키를 받으려면 http://go.mentor.com/33rqn에서
새 도구 사본을 다운로드하여 설치
-END-
